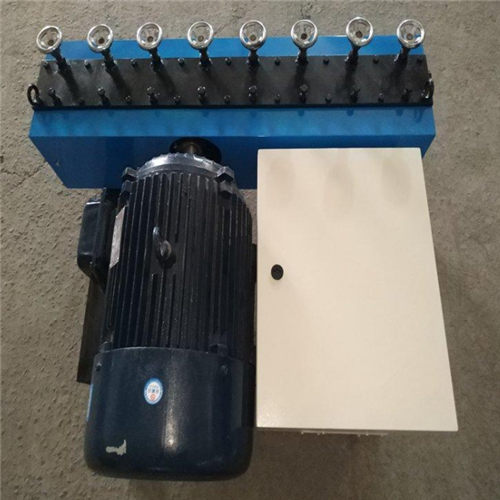

点击图片查看原图
钢绞线穿束机又称作：钢绞线穿索机、钢绞线穿线机、钢绞线穿管机。
简称：穿束机或穿索机、穿线机、穿管机，通常称之为：穿束机。
二、技术参数：
技术参数：
1、钢铰线直径： 一般15.24mm（可根据用户需要配置）
2、输送距离： 30-300 m(特殊情况可定制）一、用途：
3、电机功率及输入转速： 2.2/4/5.5/7.5/9/11KW
4、整机重量： 50-200 kg
5、本机加装了刹车系统
钢绞线穿束机（预应力钢绞线穿入道孔简称穿索），是由机械传动，滚轮夹持钢绞线进行传送，可进、可退、可连续传送，也可点动传送，传达钢绞线速度以无极调速，操作方便，性能可靠，效率显著，该机大大的减轻了劳动强度，本厂生产的穿束机广泛使用于大型桥梁、箱梁与构筑物。是理想的穿索施工机械，在建造桥梁和大型建筑物采用有预应力工作中为孔道穿钢铰线的主要工具。
三、工作原理：
减速机带动双主动轮转动，钢铰线从一端进线口插入，主动轮与双丛动轮压住钢铰线向前移动沿导管穿入预留孔道，直到从孔道另一端穿出达到张拉用尺寸。
2、正常工作
（1）将打好架子的钢铰线从机子的进线口插入，点动进线按钮开关，使钢铰线缓慢穿入机子，沿导管进入预留孔道至另一端穿出达到预留张拉尺寸，用手持式沙轮机切断。
（2）当达不到输送距离，可调整机上丛动轮压紧弹簧螺丝达到工作要求为止，但不能调整太紧，以免运转时加剧压轮的磨损，降低使用寿命。
（3）工作时，注意运转是否正常，当发现任何故障，应立即停机，查明原因排除故障后再启动。
六、维护保养：
1、定期检查钢绞线穿束机机内润滑油及压轮的磨损程度，压轮调整达不到使用程度时，应及时更换。
2、每次使用完毕后，钢绞线穿束机应放在干燥无雨雪的环境中。
