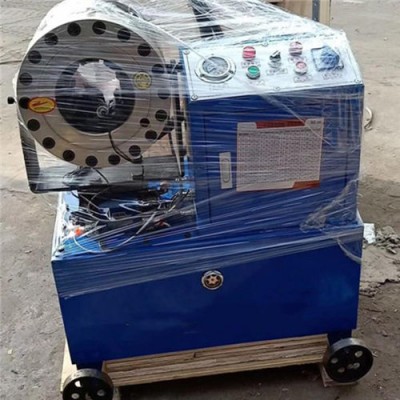

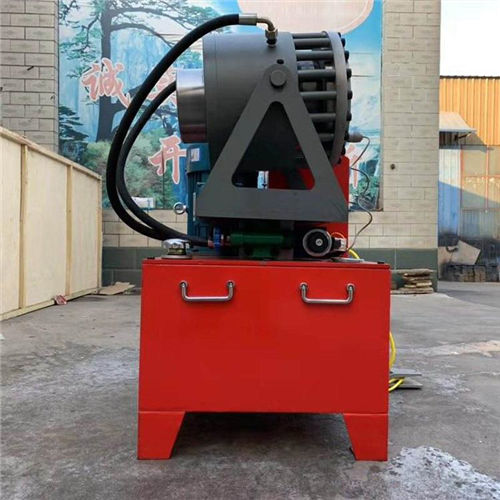

缩管机适用于工农业和工程机械液压传动用高压胶管、纤维管、塑料管总成的扣压加工。具有扣压范围广、精度高、自动化程度高、易操作、好维修等优点
主要技术特征：
1．扣压钢丝胶管内径：φ4～φ51IVmm
2. 工业管内径：最大89mm
3．标尺精度：0.01mm
4. 功率：3~4KW
5. 电压：380V
6. 最大扣压力：520吨
7. 转速: 1440r/min
8. 油泵排量：5~ 10ml/rad
9. 外形尺寸：600*300*1100（mm）
10. 重量：260Kg
11. 最大开口直径：+30mm
工作原理：
油泵在电机驱动下，输出液压油,推动液压缸里的活塞做左右往复运动，从而使压块推动模座，使模座能产生径向收缩，最终实现模块对胶管的扣压。当收缩量达到在控制面板上所设定的值时，扣压自动停止，换向阀自动换向，液压油进入油缸下腔，带动上方板向上运动，使模具孔张大，就可以取下扣压好的胶管总成。
安装调试：
1.搬运：机器宜采用叉车搬运。
2.安装：机器需水平固定于稳固的地基上，并作接地处理。
3.注油：打开机箱后侧盖，在油箱中加入56升46号抗磨液压油。
4.接电：将电源线接在机器规定的电源上，点动电机观察旋向，电机旋向应与电机上标签箭头方向一致，或者在接好线后打开电源开关，如果机器动作，模具张口增加则电机旋向正确 ，如果机器无动作，则需要将三根火线当中的任意两根对调即可。
5.压力调整：机器系统最大压力为31.5MPa，靠溢流阀调整。顺时针调整压力增大，逆时针调整压力减小。（出厂时压力已经调整好，如需调整溢流阀压力，严禁超过31.5MPa使用本设备）
